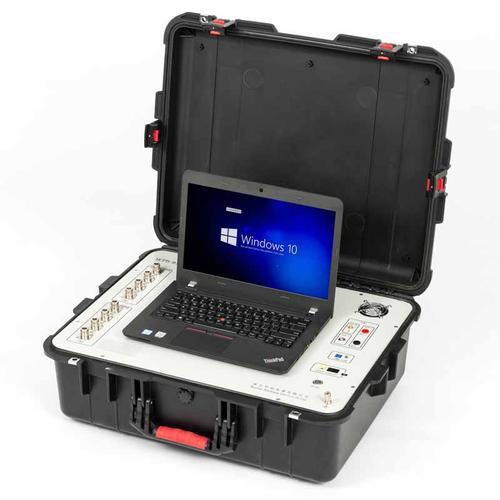

局放测试仪简介:

达瑞电气为您推荐

超声波局放检测仪，该设备能感测出运转设备故障、振动、泄漏及电气局部放电所产生的高频信号。它使用独特外差法将这些讯号转换为音频信号，让使用者透过耳机来听到这些声音，并于指针上看到强度指示。外差法原理就像是收音机，可将信号准确地转换成声音，让人们容易地辨认及了解。使用超声波技术的优点就是容易理解、方便，超声波是一高频短波信号，此声波是不被人耳所直接听见，当我们透过超声波全功能侦测器可完全侦测到这些声音。

局放仪:

[含电气设备中的机械故障检测和气液泄漏检测]

一．GIS开关驱动机构故障查找，防止开关拒动误动事故

GIS，是当今电力系统中最为重要的开关设备。GIS内部的开关能否正确动作，是电网能否安全运行的关键因素。高电压等级的GIS开关动作，大部分靠液压驱动或压缩空气驱动，为保证液压驱动和空压驱动系统的正常运行，必须定时启动电机作功加压，以确认系统工作性能是否可靠。但是，由于设备厂商的制作工艺、安装过程或运维失当给设备造成的缺陷，甚至空压机损坏，造成驱动速度减慢或失效事故越来越多，严重威胁着电网的稳定运行，直接影响到人民的生活与生产，社会后果严重。SDT电气设备局部放电巡检仪，利用先进的超声波原理和精妙的传感技术，能生动检知液压和空压系统的内部泄漏，提前发现驱动故障，并以数字和声音的方式告知运维人员进行消缺，确保GIS的安全运行。

二．绝缘子污闪及内部裂纹检测，电缆接头局放检测

各类绝缘子内部裂纹故障和外部污染故障，也急需有效的方法予以检知。当绝缘子周围的空气被电离时，会产生化学反应，腐蚀金属部件，削弱绝缘物的绝缘能力。电晕放电产生的高能量将导致机械部件严重损坏，造成非预期性停运和对成千上万的服务客户造成影响，严重的可导致火灾和爆炸出现。特别是工厂中由电气局放原因引起的火灾和爆炸会因现场危险和有毒化学物的存在产生严重的连锁反应。应用传统的红外成像技术可以发现肉眼所无法察及的热点现象。但是局部放电、电晕、电弧、电痕等现象并不一定伴随明显的升温现象，并且环境高温掩饰了这些现象。但是，这些现象却会产生的超声波噪音，利用超声波检测设备可以准确进行局放检测。

三．GIS/GCB及开关柜、电源柜、通讯柜内部局放故障检测

各地电厂、供电局变电站的GIS/GCB和集控室的开关柜内部局放故障越来越多，急需合适的检测手段来进行预知维护和报警。SDT电气设备局部放电巡检仪适逢其时，GIS/GCB的绝缘介质不同，其内外部局放的传播速度也不同。检测方法或用色谱法或电测法，不仅步骤麻烦、危险，价格昂贵且不能做实时检测。电气运维人员急需一种操作简单、价格合理又操作安全的检测方法进行春检、秋检以及平时预测性维护。SDT电气设备局部放电巡检仪能够完全满足。

四．变压器、母线套管、CT/PT、电容器和电抗器的局放检测

SDT电气设备局部放电巡检仪克服了红外技术只能测量表面热故障、无法检知内部故障及原因的缺陷，成为各国电气运维人员的最佳选择。各地变电站的变压器、母线套管、CT/PT、电容器和电抗器，由于在制造、运输、安装过程中所存在的问题，引起内部局放甚至酿成事故的越来越多，急需合适的手段予以检测。高压系统的超声波检测弥补了热像技术的不足。目前SDT电气设备局部放电巡检仪已成为各国电气运维人员的最佳选择。电气故障在故障点产生超声波，以检查泄漏的方法扫描一片区域，各种特征油炸声、爆音、嗡嗡声可以与不同的故障相关联，通过记录声波来建立故障数据库，并与调度系统或MIS网共享。

五．SF6气体泄漏检测

适用于变电站、电厂中SF6变压器、开关、断路器的泄漏定位，确保SF6设备的安全运行。

局放应用:

高压输电线路和配电系统的故障检测工作是对绝缘维护人员的一大挑战。主要问题是电晕现象，导体周围的空气分子带电或电离产生电晕放电。更换高压传输线操作过程中的能量损失以及绝缘子的变质退化直至最终衰竭是维护人员的两大顾虑。

电场强度电离绝缘子周围的空气分子时，会产生化学反应，腐蚀金属部件，削弱绝缘化合物能力。电晕放电产生的高能量将导致机械部件的严重损坏，造成非预期性停运和对成千上万客户的服务损失，严重的可导致火灾和爆炸现象的出现。工厂中由电气原因引起的火灾和爆炸根据其现场危险化学物和有毒化学物的状况将产生严重的连锁反应。应用传统的红外成像技术可以发现肉眼所无法察及的热点现象，但电晕、电弧、电痕等现象并不一定伴随明显的升温，并且环境高温也会掩盖这些现象，同时控制柜中的设备也无法用红外热像仪发现。但是，这些现象却会产生明显的超声波噪音，可利用SDT电气设备局部放电巡检仪进行检测。超声波检测系统完善了绝缘检测工作，使人类可以探听绝缘子、线套、变压器、端套、避雷针等故障声响。

应用SDT超声波诊断技术的超声波电晕示踪器是专为电气和绝缘检测人员设计的仪器。该手持式仪器使用电池作为电源，结构坚固、结果精确、操作简便。操作人员几乎不需任何培训就可操作该仪器。用于检测电晕放电、电弧、电痕等电气现象过程中产生的高频超声噪音。仪器使用高灵敏度抛物面传感器检测局放信号，并将其转化为可听得见的声音，使用消音耳机进行局放探听。同时，泄漏信号使用有效值滤波技术进行处理。仪器将模拟输入信号转化为稳定的线性波形数据，然后以数字形式显示于液晶显示屏上，数据可以进行存储或通过RS232接口下载到电脑。

无论是电气室的开关设备检测，还是输电杆塔上的高压线路或变电站的变压器及GIS/GCB、CT/PT的检测，基本原理是相同的，选用正确的超声波传感器，在移动检测仪进行局放检测的同时，通过耳机探听局放声响，当听到局放声响时，调整仪器灵敏度，将仪器逐渐对准局放点。电晕放电等电气现象产生明显的咝咝啪啪声响，酷似煎炸火腿时发出的声响。超声波检测仪的定向性使其能快速定位局放源。持续局放信号通常表示电晕，这种局放潜在很大的浪费，通常会造成绝缘子和线套的早期功能衰竭。不规则的局放信号表示存在电弧和电痕现象，通常出现于开关内部和变压器，这些现象潜在火灾和爆炸危险。

对于高压输电杆塔，仪器操作者和目标绝缘子的距离通常大于60米，使用抛物面传感器放大局放信号和检测范围，同时保持仪器的定向性。激光瞄准和视觉瞄准相结合，可以在一个安全的距离准确定位故障。

电气巡检员过去单独依靠红外热成像技术，如今，发现超声波检测技术在电气检测方面起到很的弥补作用。超声波检测被公认为高压输电管线、变电站、变压器、GIS、CT、PT、电容器、工业开关日常电气检测的一项重要手段。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布！
